内層、表層のベタを『型抜き』で簡単に分割する方法

『型抜き』は、「一番目に選択したオブジェクト」を「二番目に選択したオブジェクト」でカットすることができる機能です。内層ベタ分割、シルクカット、配線層の配線に沿ったベタカットなど多彩に利用できます。ここでは、『型抜き』を使用しベタを分割する方法をご紹介します。



『型抜き』でベタを分割

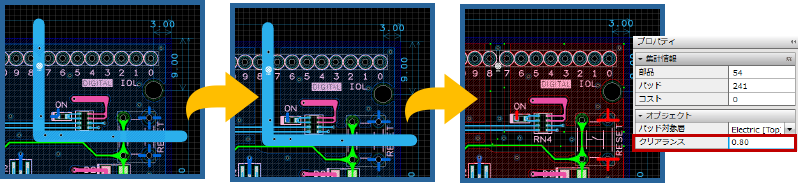

  1. 上部メニューバーの『作図』から『ライン』を選択し、ベタ上にラインを作図します。
  2. 上部メニューバーの『編集』、もしくは右ポップアップメニューから『型抜き』を選択します。
  3. 必要に応じて、『型抜き』により確保するクリアランス値を「プロパティウィンドウ」にて指定します。
  4. ベタを選択します。
  5. ラインを選択します。
  6. 最後に型抜きで使用したラインを削除します。
参考 型抜き(シルクカット)Quadcept オンラインマニュアル
